首先，先看一下效果（螢幕是21吋的螢幕，所以燈條也比較少）

好，正題開始~

零、寫在前面

這個特效是【Hyperion】這個控制程式，主要是控制LED燈來達成炫彩的效果。

基本上需要

1. 訊號來源，可以是電腦本身，或者透過HDMI截取器來獲取訊號

2. 控制器，用來控制LED燈帶的元件，可以直接透過樹莓派、Arduino、Nodemcu等開發板

3. LED燈帶，或者飛利浦、or 其他品牌的燈

完整的細節可以參考官網 https://docs.hyperion-project.org

或者官方論壇 https://hyperion-project.org

裡面很多技術討論與問答

其他細節分享則是感謝line群組內的大大分享

（大大在Dcard的文章分享：https://www.dcard.tw/f/smart_home/p/233563361）

另外，比較完整的教學影片請參考 DRZZS 大大的影片

看不懂/聽不懂英文的可以跳過

以下是我個人實作的分享

一、事先準備

首先先準備材料

1. 訊源的部分：因為這種氣氛燈目標是放在電視、大螢幕後面，效果會更好，所以訊源的部分我會以HDMI為主，我是買可以直通 4K/60Hz 的截取器，淘寶上各種都有，可以挑評價比較好的，例如我買的這個截取 HDMI 後是輸出 USB3.0 的訊號，而我的樹莓派 4B 是有支援USB 3.0 的規格，所以買之前要先評估自己的預算。另外也可以考慮使用 HDMI 1進2出再搭配便宜的 HDMI 截取器，也可以達到同樣的效果。

2. 控制器的選擇：因為之前玩Home assistant的系統，曾經入手一台樹莓派4B，所以就以樹莓派來做控制器的部分。（對於各種開發板比較熟的朋友，line群的大大建議，可以考慮使用NODEMCU，刷入WLED的韌體，直接走wifi控制會更方便）。另外 LED 燈帶還有裸裝、膠裝，與管線等，因為室內安裝無防水需求，所以僅僅採購裸裝版本。

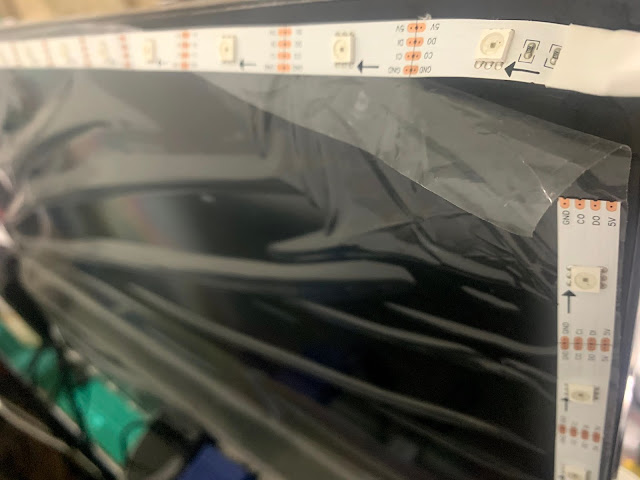

3. LED燈帶的選擇：上面DRZZS的教學是使用WS2812，但是官方討論區比較推薦APA102，所以我後來選購APA102的燈帶。

另外，除了RGB的LED燈，預算高的朋友也可以考慮RGBW的燈帶。選購時，燈帶還有分30顆/公尺、60顆/米、144顆/米，由於每顆LED燈約需50mA的電流，燈的密度越高越耗電，這個大家可以自行考慮。

4.其他材料：杜邦線、電源線等等

清單如下：

1. HDMI 截取器，淘寶上100~800RMB不等

2. LED 燈帶，種類：APA102，30顆/米，一卷5米，適用5V電壓，淘寶約135RMB

3. 樹莓派：基本上3B就夠用了，但我當初買的是4B，2G版蝦皮約1500~2000NTD

4. 電源供應器：這個要評估螢幕的大小會需要多少顆LED來估算，65吋的電視大小長寬約1462x841 mm ，整圈約 4.4 公尺，約132個LED燈，所以LED燈約需6.6A，而樹莓派約3A，所以電源需5V/10A比較夠。

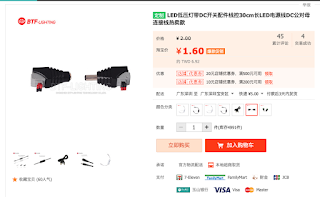

5. 其他：因為我沒有電焊工具，所以有多買一些配件，例如免焊接卡扣、免焊接電源接頭、L 型PCB 板等等，買的時候要注意跟 LED 燈帶是否適配，例如我的APA102 是 4 pin 的，而WS2812 是 3 pin。

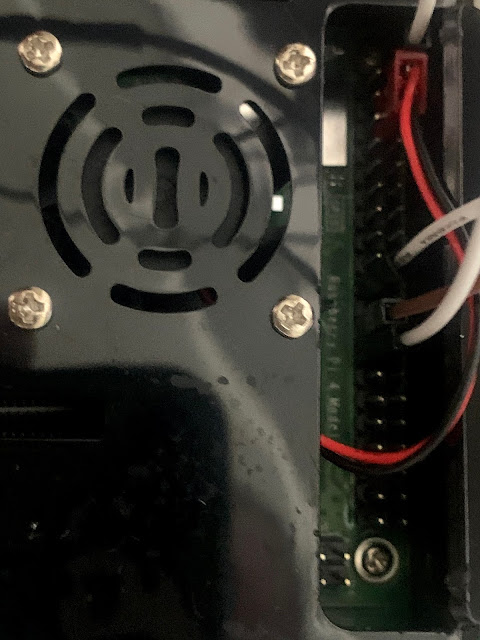

另外要記得買杜邦線，或者自家有多的杜邦線，需要母對母的杜邦線若干條（電子材料行應該都有）

二、安裝 Hyperion 系統

官方支援樹莓派、Ubuntu/Debian、或者 Mac 上安裝，安裝細節可以參考官方文件

以下分享樹莓派（HyperBian）的安裝方式

1. 到官方發佈頁下載最新的 IMG 檔案，把它燒錄到給樹莓派用的SD卡

推薦使用 balenaEtcher 來燒錄，Windows/Mac 皆有支援

① 選擇下載的 img 檔

② 選擇目標記憶卡

③ 執行

2. 假如要讓樹莓派透過 WIFI 來連接網路的話，需要在已經燒錄好的 SD 卡內，新增一個 ” wpa_supplicant.conf “ 的檔案，內容如下：

ctrl_interface=DIR=/var/run/wpa_supplicant GROUP=netdev
update_config=1
country=GB

  network={
    ssid="YOUR_SSID"
    psk="YOUR_PASSWORD"
    key_mgmt=WPA-PSK
  }

ssid 要改成你家 WiFi 的名稱

psk 後面要改成你家 WiFi 的密碼

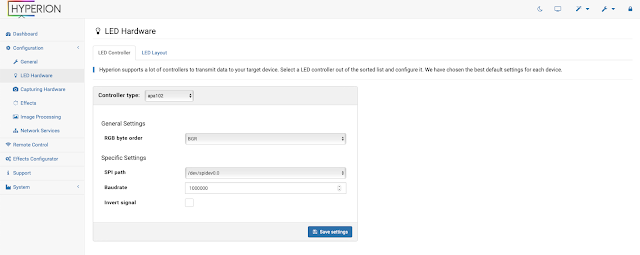

3. 直接把 SD 卡插進樹莓派再連接電源就可以了，開機後會自動連網路，順利連上網路，由自己的路由器確認一下樹莓派的 IP 位址之後，瀏覽器輸入 IP 位址: 8090 （ex： 192.168.0.123:8090 ）就可以進入 Hyperion 的 WEB 管理界面。（Windows 的 IE 不支援）
